Kupplung mit Ausrücker und Ausrückhebel

BMW 503 · 28 Teile

Nummer anklicken für das passende Teil · Zoomen mit Doppelklick oder Strg + Mausrad Nummer antippen · mit zwei Fingern zoomen
Explosionszeichnung Kupplung mit Ausrücker und Ausrückhebel

Teile in dieser Zeichnung

Pos. 1 Kupplungsgehäuse Oberteil

Kupplungsgehäuse Oberteil

Art.-Nr. 102042

Pos. 21 Kupplung Fichtel & Sachs gefedert 225mm

Kupplung Fichtel & Sachs gefedert 225mm

Art.-Nr. 101083

Pos. 21 Kupplung Sachs gefedert 225mm

Kupplung Sachs gefedert 225mm

Art.-Nr. 101084

Pos. 24 Kupplungsausrückhebel

Kupplungsausrückhebel

Art.-Nr. 100223

Pos. 36 Passschraube

Passschraube

Art.-Nr. 102207

Pos. 41 Mitnehmerzapfen

Mitnehmerzapfen

Art.-Nr. 100228

Pos. 41 Mitnehmerzapfen

Mitnehmerzapfen

Art.-Nr. 100229

Pos. 41 Mitnehmerzapfen

Mitnehmerzapfen

Art.-Nr. 100231

Pos. 41 Mitnehmerzapfen kurz

Mitnehmerzapfen kurz

Art.-Nr. 100230

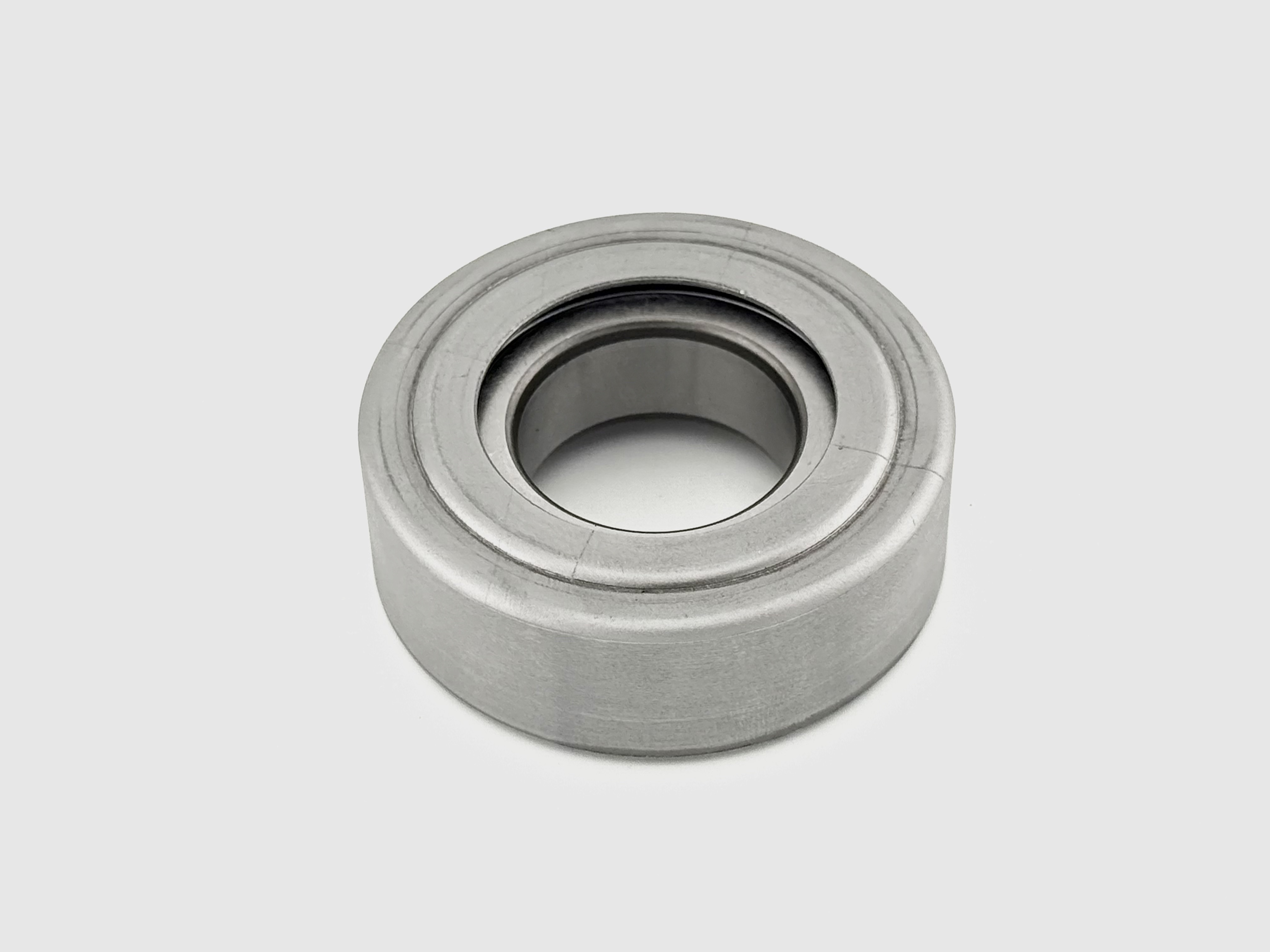

Pos. 42 Kupplungsausrücklager

Kupplungsausrücklager

Art.-Nr. 100226

Pos. 42 Kupplungsausrücklager

Kupplungsausrücklager

Art.-Nr. 100227

Pos. 47 Manschette Kupplungshebel

Manschette Kupplungshebel

Art.-Nr. 102322

Pos. 49 Kupplungswelle

Kupplungswelle

Art.-Nr. 101694

Pos. 55 Lager für Kupplungswelle

Lager für Kupplungswelle

Art.-Nr. 103017

Pos. 56 Abschlussdeckel für Kugellager

Abschlussdeckel für Kugellager

Art.-Nr. 101976

Pos. 59, 65 Halteblech für Rückzugfeder

Halteblech für Rückzugfeder

Art.-Nr. 100225

Pos. 60, 66 Rückzugsfeder für Ausrückhebel

Rückzugsfeder für Ausrückhebel

Art.-Nr. 100224

Pos. 77 Nehmerzylinder Kupplung

Nehmerzylinder Kupplung

Art.-Nr. 100238

Pos. 77 Nehmerzylinder Kupplung

Nehmerzylinder Kupplung

Art.-Nr. 100237

Pos. 77 Nehmerzylinder Kupplung

Nehmerzylinder Kupplung

Art.-Nr. 100236

Pos. 77 Nehmerzylinder Kupplung

Nehmerzylinder Kupplung

Art.-Nr. 100235

Pos. 77 Nehmerzylinder Kupplung

Nehmerzylinder Kupplung

Art.-Nr. 100234

Pos. 77 Reparatursatz für Nehmerzylinder

Reparatursatz für Nehmerzylinder

Art.-Nr. 100240

Pos. 77 Reparatursatz für Nehmerzylinder

Reparatursatz für Nehmerzylinder

Art.-Nr. 100239

Pos. 82 Schraubstutzen M12x1 auf M12x1

Schraubstutzen M12x1 auf M12x1

Art.-Nr. 101992

Pos. 89 Bolzen Gabelkopf

Bolzen Gabelkopf

Art.-Nr. 101852

Pos. 90, 91 Gabelkopf Druckstange

Gabelkopf Druckstange

Art.-Nr. 101854

Pos. 92 Bolzen für Kupplung

Bolzen für Kupplung

Art.-Nr. 101853
